¶ Голосовой модуль для самостоятельной установки
Материал в этой части документации подходит только для устройств на базе WiFi (версии v6, v7).
Плата Voice module, которую Вы можете заказать на сайте espdomofon.ru позволяет доработать платы версии 6 и 7 с прошивкой smartintercom до возможности воспроизведения предзаписанных или сгенерированных звуков.
‼️Внимание! Данный процесс рекомендован для опытных пользователей, кто умеет обращаться с паяльником. Все риски вы берёте на себя, и в случае порчи основной платы, возврат и обмен на новую невозможен!
‼️Перед установкой голосового модуля рекомендуется произвести обязательную прошивку устройства. После завершения монтажа доступ к разъёму программирования будет затруднён!
Чтобы установить прошивку с функцией голоса необходимо скачать версию ESPDomofon (Аудио) со страницы прошивок и выполнить инструкции со страницы перепрошивки устройства.
‼️ВНИМАНИЕ! В случае перепрошивки с версии, уже имеющей облачные функции делать ERASE нельзя.
¶ Монтаж голосового модуля
Для правильного монтажа голосового модуля Вам потребуется:
- паяльник и аксессуары к нему
- отрезки выводов около 15мм (4 шт)
- плата голосового модуля
¶ Установка модуля

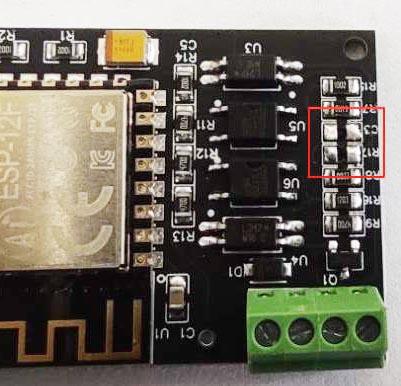

- Паяльником аккуратно удалите с платы резистор R17 и конденсатор C3. Они находятся под клеммной колодкой (см рисунок ниже)

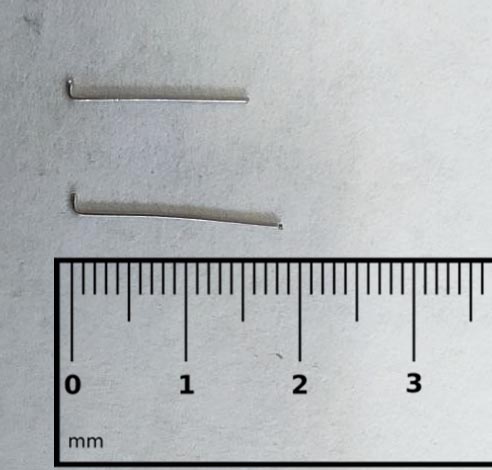

- Подготовьте 2 дополнительных вывода из отрезков 15мм, загнув кончик с одной стороны каждого вывода под 90 градусов, не длиннее 2мм

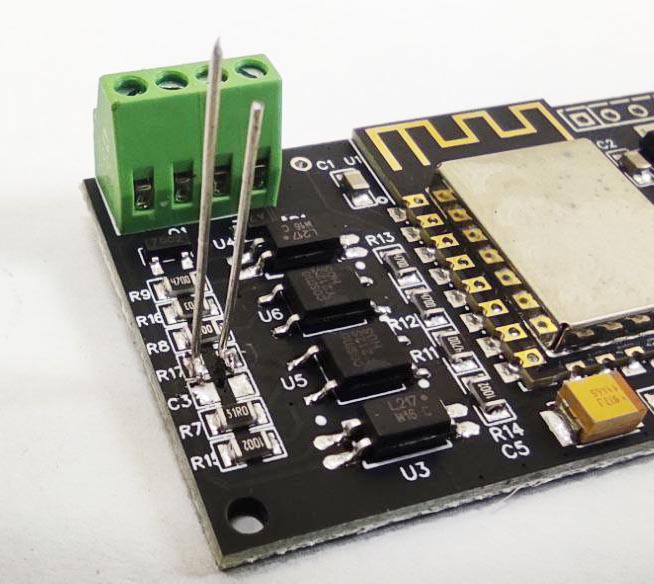

- Аккуратно припаяйте загнутые выводы на место удаленного резистора R17.

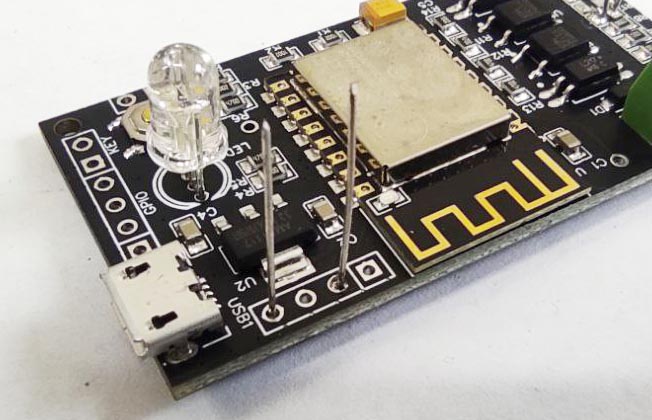

- Оставшиеся 2 прямых вывода припаяйте в разъём программирования, в отверстия GND и RX.

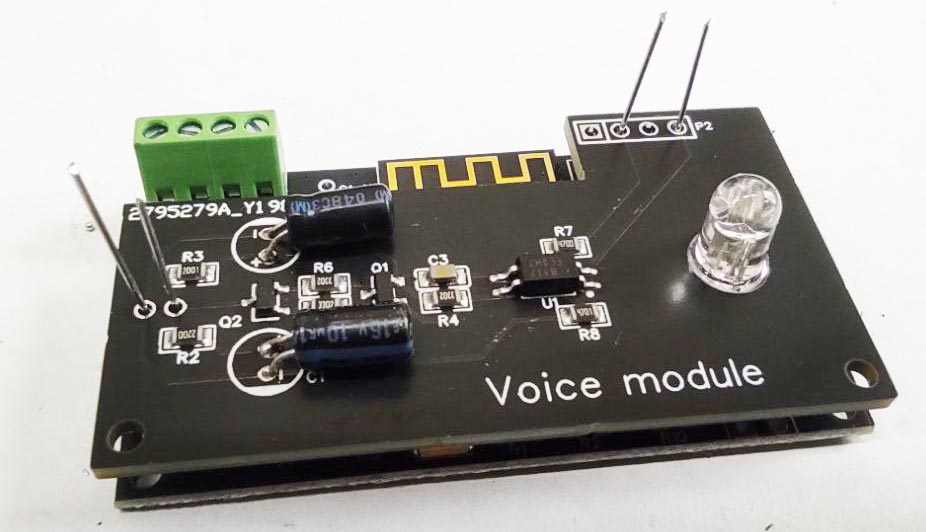

- Плату voice module закрепите на контактах (см рисунок ниже), при этом выводы должны попасть в соответствующие отверстия.
Обратите внимание, что положение светодиода должно совпасть с вырезом на голосовом модуле. При этом допустимо, чтобы он был утоплен вглубь, а не возвышался над платой. - Аккуратно припаяйте выводы к плате. Лишнюю длину выводов можно обрезать.
Перед установкой устройства обратно в сеть домофонии необходимо проверить контакты и остальную часть платы визуально, освободить её от остатков канифоли, флюса, лишнего припоя. Затем, установку и настройку устройства можно начать заново, согласно инструкции.
‼️Если у Вас возникли сложности Вы можете обратиться на адрес поддержки help@smartintercom.ru
