Материал в этой части документации подходит для устройств на базе WiFi (версии v6, v7, v6.2, v2.1D).
💭 Информация о подключении и начале настройки также имеется в видеоинструкции.
Распакуйте приобретенное устройство и ознакомьтесь с инструкцией, включенной в комплект. Обратите внимание на ограничение использования в части типа домофонной сети и напряжения питания. Осмотрите продукт на предмет повреждений при транспортировке.
¶ Демонтаж старой трубки домофона
Поскольку домофонная линия имеет полярность, перед отключением и снятием старой абонентской трубки сфотографируйте цвета подключения и маркировку выводов трубки. Если у Вас цифровой домофон и внутри старой трубки видны наборные джамперы - сфотографируйте и их, для последующего переноса “набора” на новую трубку.
¶ Монтаж
Для работы устройства необходимо питание от 4В до 9В (v2.1D - до 24В). Рекомендуется использовать адаптер питания USB (преобразователь), например, от мобильного телефона. Устройство подключается с использованием кабеля USB типа Type-C или MicroUSB, в зависимости от модели. Адаптер и кабель к комплект не входят!
Также, для моделей v6.2 и v2.1D возможно подключение питания через клеммную колодку. При использовании этого способа подключения питания полярность должна быть соблюдена, в противном случае возможен выход из строя всего устройства.
Модели v6.2 и v2.1D выполнены в корпусе абонентской трубки. Её монтаж к стене должен быть выполнен через штатные отверстия, подходящими крепежными изделиями (не входят в комплект). Не допускается изменение точек крепления корпуса, а также монтаж к изогнутой поверхности во избежании перекоса платы, что может привести к её неработоспособности.
Модели v6 и v7 поставляются в открытом виде, без корпуса. Монтаж этих версий должен производиться в монтажную коробку с перфорированными стенками для циркуляции воздуха и улучшенного охлаждения устройства, либо в корпус имеющейся абонентской трубки. При этом, пространство, где будет размещена плата не должно иметь металлических поверхностей или других элементов, способных вызвать замыкание контактов.
‼️Перед подключением линии убедитесь, что состояние проводки от подъездного распределителя удовлетворительное, контакты не повреждены и не окислены. При наличии повреждений их необходимо устранить.
Подключение производится в «разрыв» линии от подъездного распределителя до трубки в квартире (для моделей v6 и v7) либо «напрямую» от подъездного распределителя (для версий v6.2 и v2.1D). Контакты устройства и трубки имеют полярность, необходимо соблюдать последовательность для корректной работы устройства.
Выводы, обозначенные «Intercom» должны быть подключены к трубке домофона. У моделей v6.2 и v2.1D эти выводы отсутствуют.
Выводы, обозначенные «Line» должны быть подключены к этажному распределителю (вызывной панели)

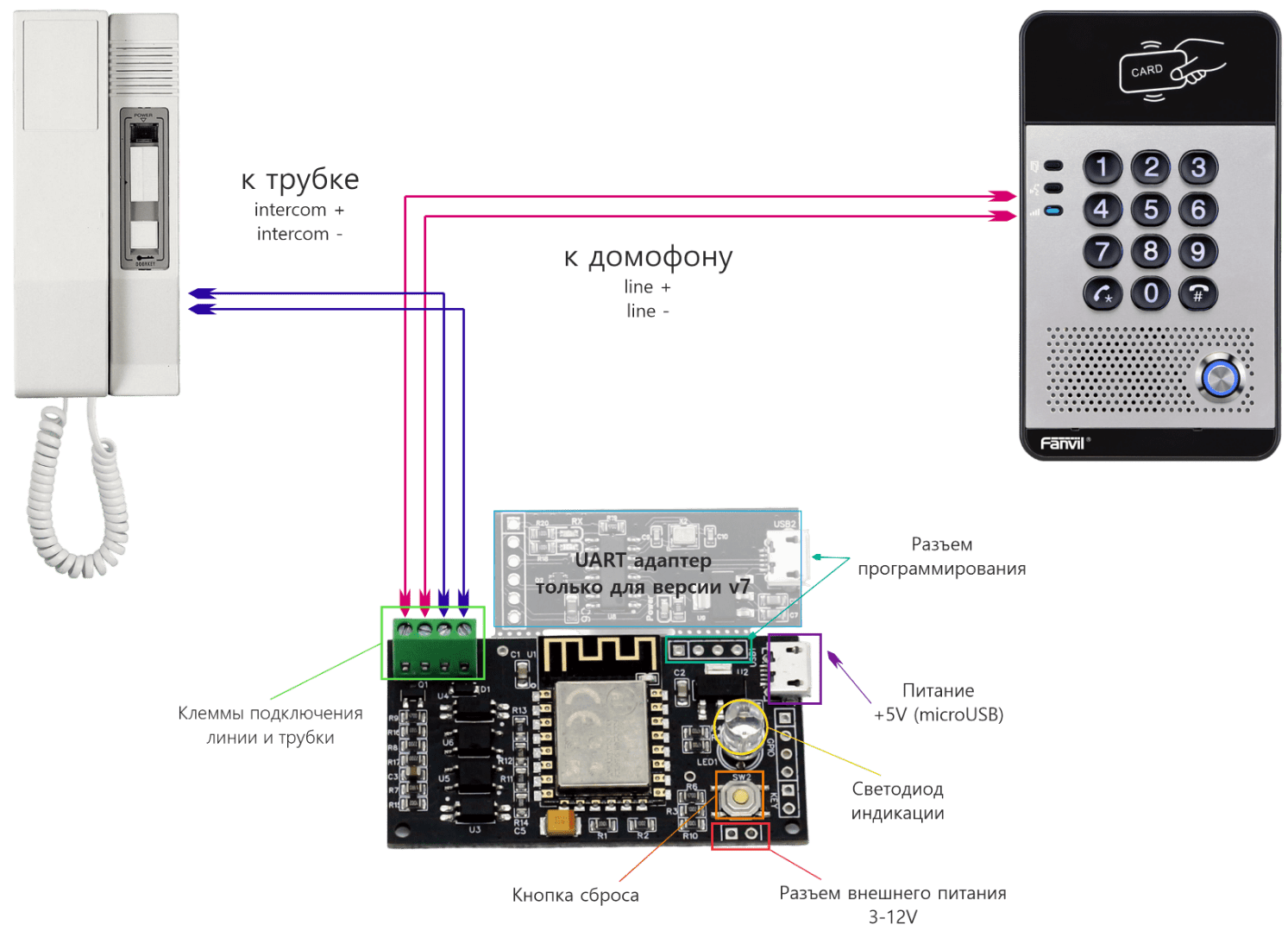

¶ Схема подключения v6 и v7
¶ Схема подключения v6.2 и v2.1D

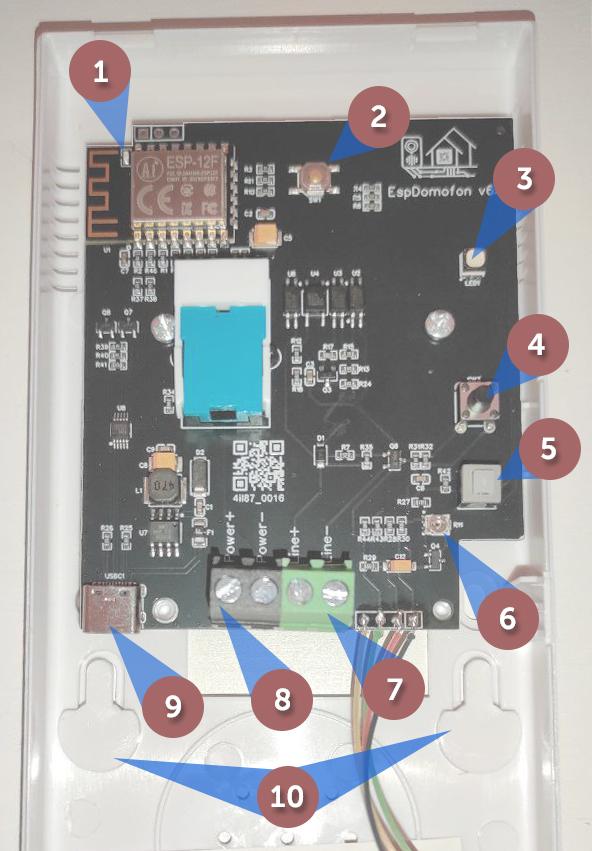

Условные обозначения:
1 – индикатор обновления/загрузки
2 – кнопка сброса
3 – индикатор работы и режимов
4 – кнопка открытия двери
5 – кнопка уменьшения громкости звонка
6 – резистор регулировки звука
7 – колодка подключения Line
8 – колодка подключения Power
9 – разъем Type-C питания
10 – крепежные элементы устройства
* – наборные джамперы номера квартиры не отражены, находятся справа вверху платы
¶ Как определить полярность подключения
Если полярность линии определить не удалось, либо устройство не открывает дверь, либо не реагирует на звонок сменой индикации - следует выполнить поиск корректной полярности следующим образом:
¶ Для v6 и v7
- Отключите питание адаптера
- Убедитесь, что линия от домофона подключена к контактам, обозначенным «Line»
- Достаньте плату из корпуса (если она установлена в трубку или коробку)
- Отключите трубку домофона от платы полностью, чтобы на приходящую линию была подключена только плата
- Подайте стабильное питание на плату, например, от зарядного для мобильного телефона, либо powerbank
- Зайдите в интерфейс и активируйте режим отключенной трубки ("без звука")
- Убедитесь, что включена функция "Открывать в следующий раз"
- Попробуйте совершить звонок с вызывной панели
- Если звонок не проходит, поменяйте полярность подключения линии и повторите вызов с вызывной панели
- Добившись корректного открытия осуществите подключение трубки домофона (если есть) к контактам «Intercom»
¶ Для v6.2 и v2.1D
- Отключите питание трубки
- Убедитесь, что линия от домофона подключена к контактам, обозначенным «Line»
- Для v2.1D - проверьте наборные джамперы номера квартиры
- Подайте стабильное питание на плату, например, от зарядного для мобильного телефона, либо powerbank
- Зайдите в интерфейс и активируйте режим отключенной трубки ("без звука")
- Убедитесь, что включена функция "Открывать в следующий раз"
- Попробуйте совершить звонок с вызывной панели
- Если звонок не проходит, поменяйте полярность подключения линии и повторите вызов с вызывной панели
