¶ 3D-модель корпуса ESPDomofon v8
¶ Общие сведения
| Параметр | Значение |
|---|---|
| Авторство | @sdnv_funkhole |
| Наименование | Корпус ESPDomofon v8 |
| Версия модели | v8 |
| Совместимость | Плата SmartIntercom / EspDomofon v8 (WiFi, координатный) |
| Состав модели | Основание (base) + Крышка (cover) |
| Формат файлов | STL |
¶ Внешний вид
¶ Скачать файлы STL
¶ Описание
Корпус предназначен для платы адаптера умного домофона EspDomofon v8 — компактного WiFi-модуля на базе ESP8266, который устанавливается в трубку координатного домофона и добавляет функции удалённого управления, интеграции с умным домом и воспроизведения голосовых сообщений.
Модель состоит из двух деталей: основания и крышки, которые при сборке образуют закрытый корпус для защиты электроники.
¶ Назначение устройства
EspDomofon v8 (SmartIntercom v8) позволяет:
- Открывать подъездную дверь удалённо через Telegram
- Управлять голосом через Яндекс.Станцию / Алису
- Интегрироваться с Home Assistant, SprutHub, WirenBoard
- Воспроизводить предзаписанные WAV-сообщения посетителям
- Работать в режиме «Автовахтёр» (автоматическое открывание)
- Работать автономно без интернета (режим автовахтера)
¶ Конструктивные особенности корпуса
¶ Основание (base)
- Посадочное место под плату ESPDomofon v8
- Отверстие / вырез под разъём питания USB Type-C
- Отверстия под провода подключения к домофонной трубке
- Элементы фиксации платы

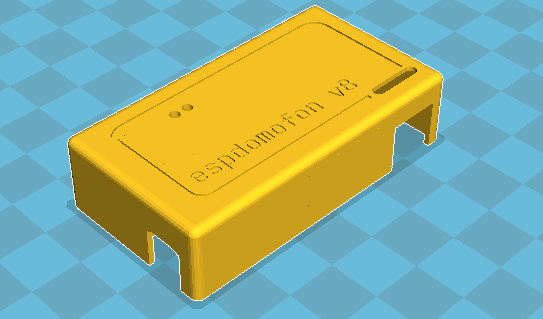

¶ Крышка (cover)
- Окно для светодиодных индикаторов состояния
- Вырез для винтов клеммной колодки
- Защёлки / пазы для стыковки с основанием
¶ Рекомендации по печати
| Параметр | Рекомендация |
|---|---|
| Материал | PLA / PETG |
| Высота слоя | 0.1 мм |
| Стол | гладкий (рельефность ухудшает внешний вид) |
| Заполнение | 20–30 % |
| Поддержки | Как правило, не требуются (зависит от ориентации) |
| Ориентация печати | Основание — дном вниз; крышка — внутренней стороной вверх |
| Постобработка | Не обязательна; при необходимости — лёгкая шлифовка стыков |
¶ Справочная информация об устройстве
| Параметр | Значение |
|---|---|
| Микроконтроллер | ESP8266 |
| Тип домофона | Координатный |
| Питание | USB Type-C, 5V (диапазон 3.6–15V) |
| Подключение | WiFi 2.4 GHz |
| Обновление прошивки | Облачные сервера SmartIntercom |
| Индикация | 2 светодиода (состояние + обновление) |
