Материал в этой части документации подходит для устройств на базе WiFi (версии v6, v7, v6.2, v2.1D) и при наличии программы Node-RED.
¶ Интеграция платы умного домофона и приложения Apple «Дом»
Данная статья рассчитана на подготовленного пользователя, энтузиаста в сфере DIY, знакомого с Node-RED. Материал составлен на основе уже пройденного опыта одним из наших пользователей, однако может содержать ряд неточностей из-за разницы версий. Настоящая статья составлена на основе версии 3.1.3. Если Вы заметили неточность или нашли ошибку, пожалуйста, сообщите нам об этом на адрес: help@smartintercom.ru
Огромная благодарность за созданный материал Глупаку Андрею
¶ Для настройки HomeKit Вам потребуется
- Плата умного домофона SmartIntercom (купить)
- Установленное программное обеспечение:
- Брокер сообщений MQTT
- Оркестратор Node-RED (как установить)
- Приложение «Дом» (на iPhone или Mac)
¶ Этапы настройки

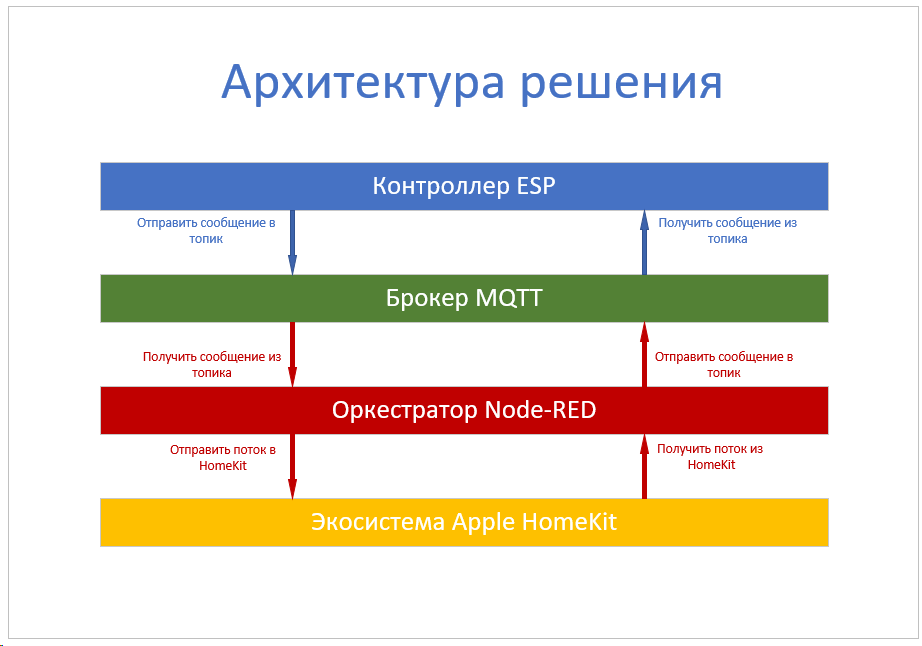

Архитектура применяемого решения показана на изображении ниже. Поскольку в основе взаимодействия с Apple HomeKit лежит Node-RED интеграция с ним проходит через протокол MQTT. О том, как включить интеграцию указано в статье по этой ссылке.
Убедитесь, что Вы настроили устройство SmartIntercom на работу с имеющимся или установленным брокером сообщений MQTT!
¶ Настройка Node-RED: Добавляем поток
- Зайдите на страницу настройки Node-RED (адрес страницы должен быть известен на этапе установки оркестратора)
- Используйте сочетание клавиш Alt+Shift+P для открытия нужного диалогового окна

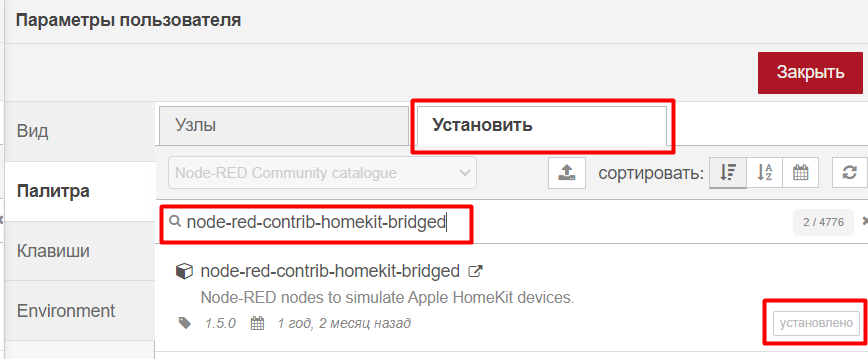

- Осуществите установку палитры «node-red-contrib-homekit-bridged» (окно установки показано на рисунке ниже)

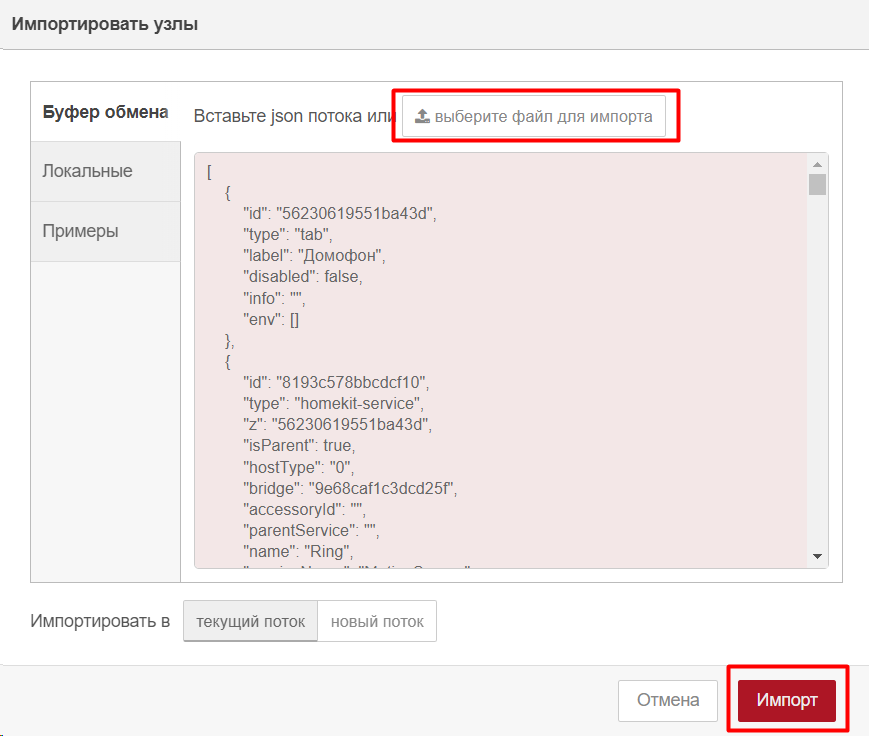

- Закрыв окно установки нажмите сочетание клавиш Ctrl+i для открытия окна импорта узлов
- В окне импортирования используйте кнопку «Выбор файла» и выберите файл, скачанный по этой ссылке

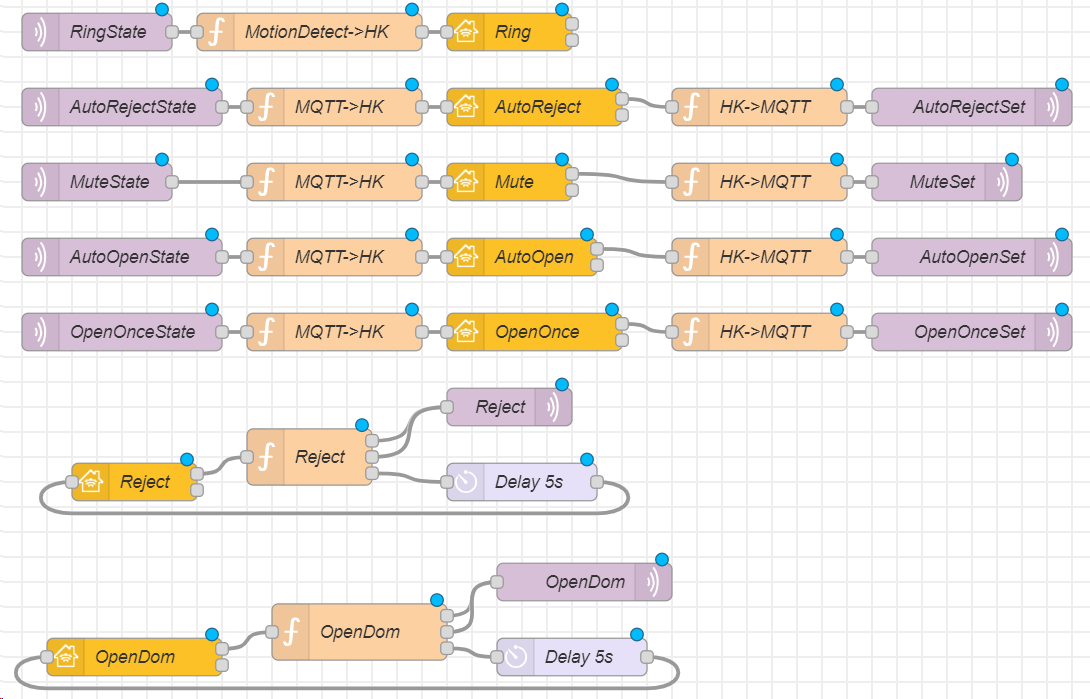

В результате этих действий у Вас появится новый поток с названием «Домофон», он будет выглядеть так:
Примечание: все узлы импортированного потока имеют описание, код в узлах функций сопровождается развёрнутыми комментариями.
¶ Настройка Node-RED: Настраиваем интеграцию MQTT

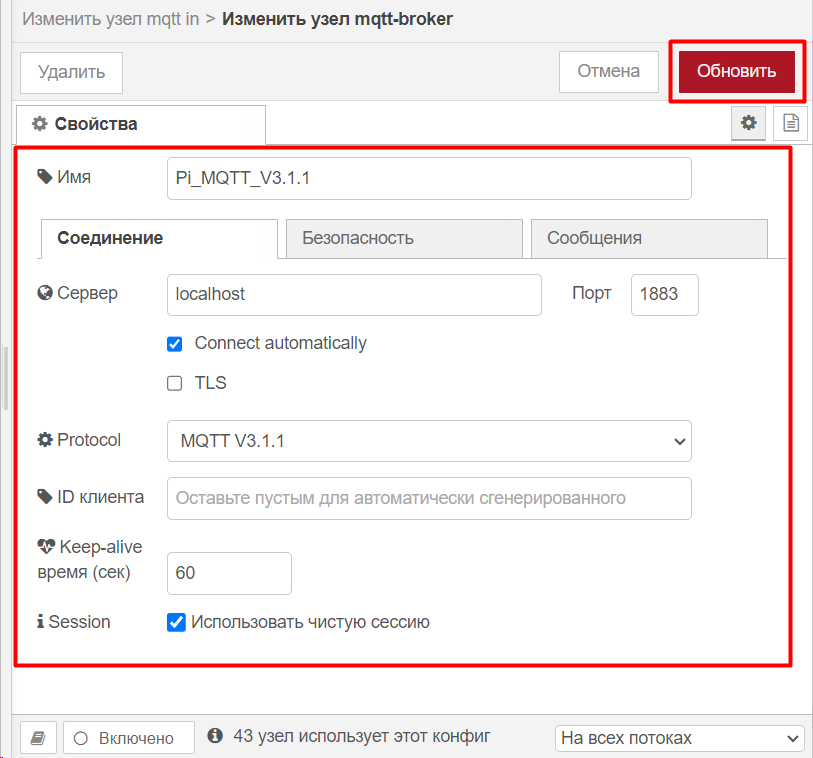

В добавленном потоке выберите узел «RingState» и отредактируйте в нём параметры MQTT (выберите редактирование сервера в первом пункте параметров):
¶ Настройка Node-RED: Настраиваем PIN-код моста
- Нажмите «Развернуть» в верхнем правом углу web-страницы диаграммы потока Node-RED и кликните по узлу «OpenDom» (левый нижний угол)
- Нажмите на настройки моста (Bridge) «Domofon»
- В открывшемся окне настройки измените Pin-код (если требуется)
¶ Настройка приложения «Дом»: Добавление аксессуаров
Откройте приложение «Дом» на своём устройстве. Для удобства работы с приложением рекомендуется создать отдельную “комнату”, но это не является обязательным.
- В верхней части экрана выберите знак “+” и нажмите «Добавить аксессуар»:
- В открывшемся окне потребуется отсканировать QR код, так как в Node-RED его нет, необходимо выбрать “Другие параметры”:
- В окне выбора аксессуара появится «Domofon XXXX», где ХХХХ — латинские буквы и цифры (они формируются случайно). Выберите этот Мост.

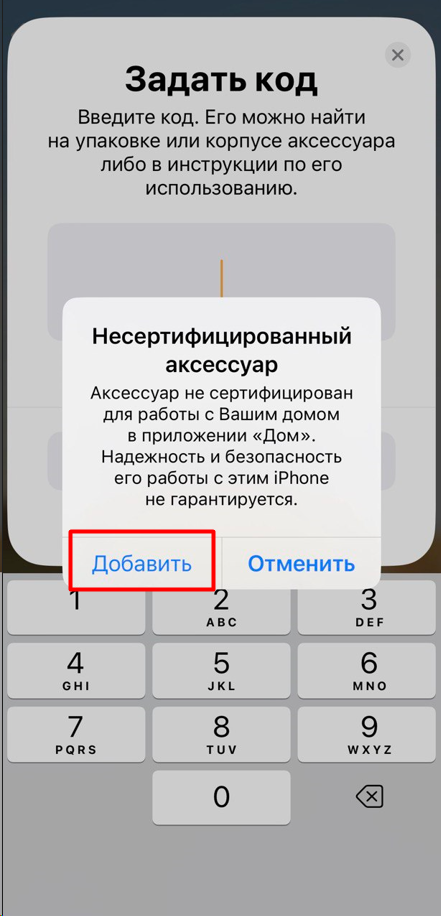

- При выборе от Apple появится предупреждение об отсутствии сертификации аксессуара. Для продолжения нужно Добавить аксессуар.
- После согласия требуется ввести PIN-код, который можно было сменить. После ввода нужно нажать “Продолжить”.
- В окне ввода расположения устройства выберите наиболее удобный вариант
- Далее приложение запросит смену имени моста, которое можно проигнорировать нажатие кнопки “Продолжить”.
- На последующие запросы приложения на добавление аксессуаров моста нужно отвечать утвердительно
¶ Настройка приложения «Дом»: Настройка Умного дома Apple
Итак, у Вас появились новые аксессуары в приложении. Теперь нужно настроить возможность получать уведомления о звонке.

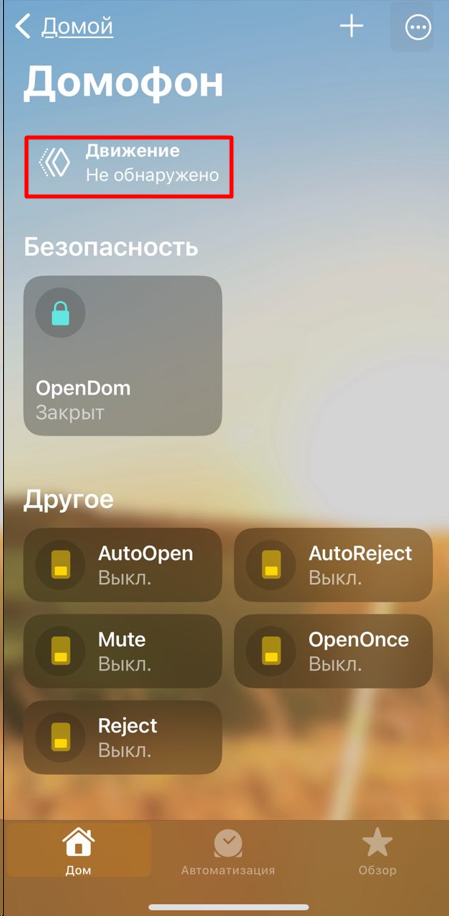

- Нажмите на датчик движения на главном окне HomeKit
- В настройках аксессуара нажмите на «Статус и уведомления»

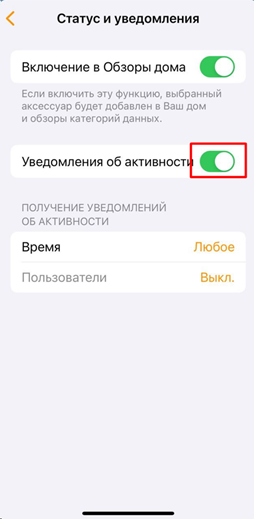

- Включите «Уведомления об активности» как показано на изображении:
- По Вашему желанию можно использовать ограничение по времени для уведомлений о звонках в домофон
